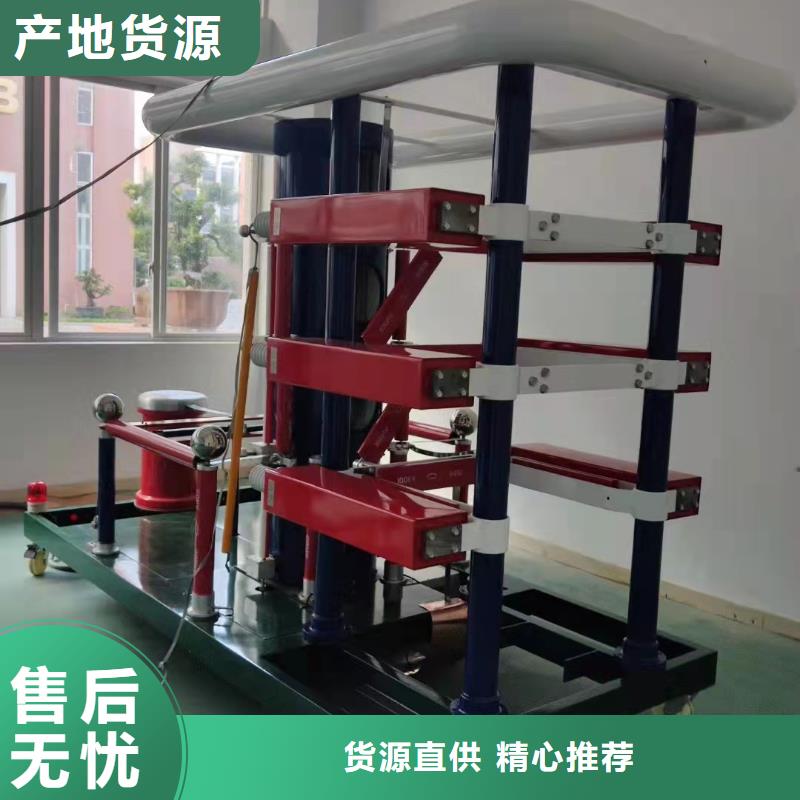

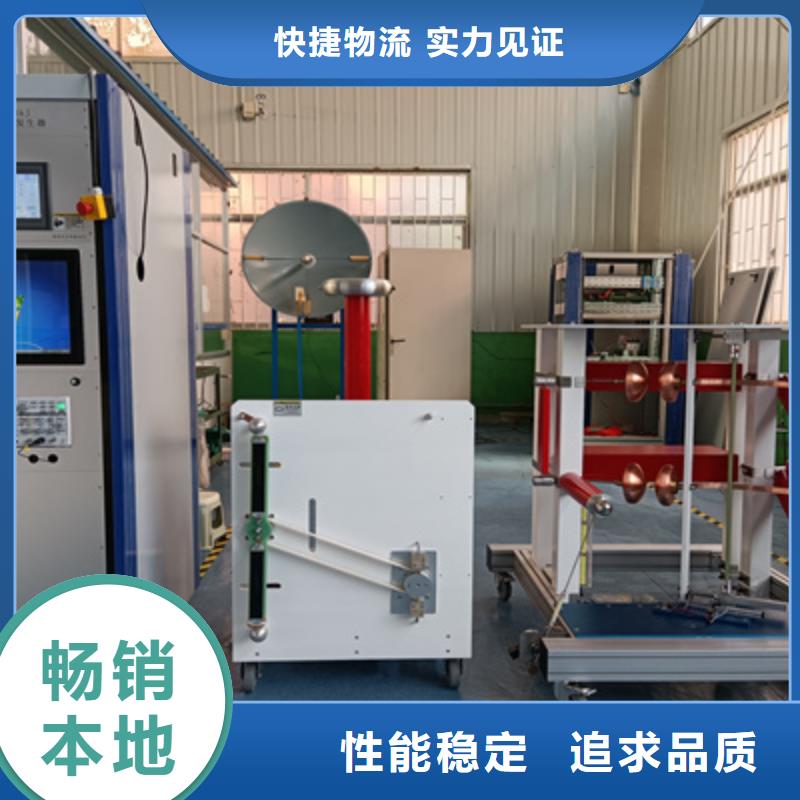

雷电冲击发生器TH-3600kV/360kJ冲击电压发生器成套试验设备组成冲击电压发生器成套试验设备由TH-3600kV360kJ冲击电压发生器本体、TH-100kV直流充电装置、TH-3600kV弱阻尼电容分压器、自动测控系统组成。六、TH—3600kV/360kJ冲击电压发生器本体（Haefely结构）1、结构特点（含直流充电装置） 1.1 TH--3600kV/360kJ冲击电压发生器本体结构采用E型单柱仿瑞士Haefely结构形式，由单只法兰构成的钢体支架平行外挂两只电容器，构成一个稳定的结构组成一级。本体设备为18级，组成组合塔式结构，各级逐级叠接，拆装检修方便，整体结构稳定。1.2所有同步放电球均装在封闭的绝缘筒内，每级球隙处均装有放电观察窗，设备运行过程中不断供给过滤的干净空气，球隙不易受环境变化的影响，放电稳定可靠，构成封闭的点火放电系统；同时每级回路内装有并联放电间隙，所有这些措施大大提高了同步放电的范围。 1.3 主电容采用金属外壳套管脉冲电容器，复合膜油浸绝缘， 体积小，重量轻，电容器固有电感小于0.2μH。电容器出线套管承受垂直拉力10Kg。1.4 调波电阻为板形结构，环氧浇铸，无感绕法，接头均为弹簧压接式，换接方便，允许多支电阻同时并联使用。用短路杆插接可以方便迅速地使发生器串并联运行。 1.5 自动接地系统：电容器的高压端各有一套自动接地装置（德国Highvolt公司技术），当停止充电或按下紧急按钮时自动接地系启动，发生器主电容通过放电电阻自动接地。1.6 采用双边不对称式充电方式，充电电压为100kV。手动、自动控制调压，从零至150KV连续可调，点火放电瞬间充电电源自动关断，保护了充电变压器和调压系统的。整流硅堆、充电变压器、保护电阻和直流电阻分压器等均安装在本体上，构成充电、整流、本体一体化装置，外形简洁、美观。1.7 发生器本体平面结构见图 。 1.8TH-3600kV系列冲击电压发生器本体结构如图所示。

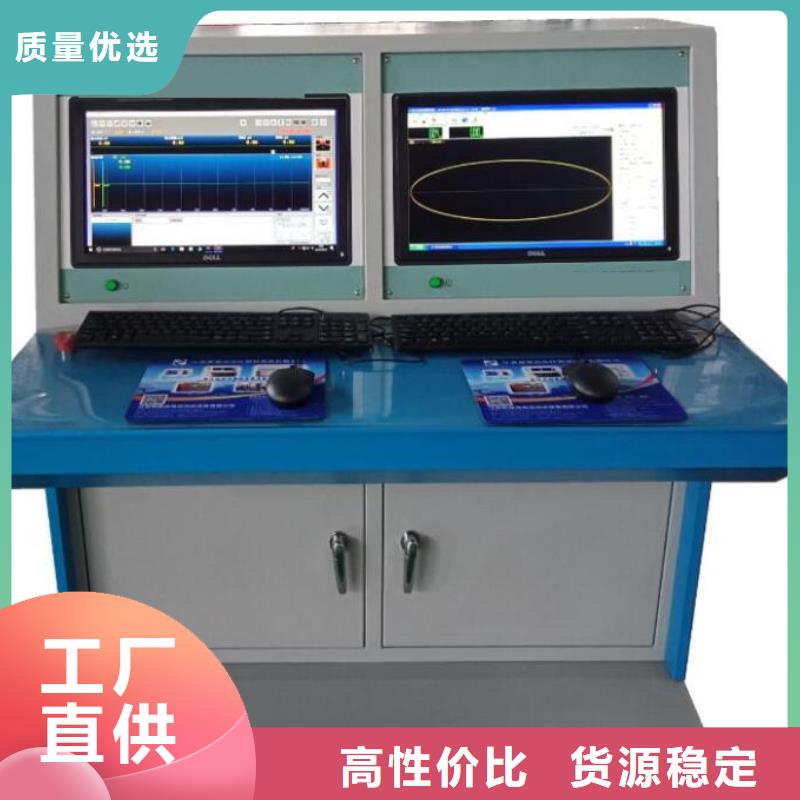

雷电冲击发生器冲击数字采集测量系统软件有如下功能和特点：?软件根据不同的操作打开不同的窗口，操作简单；?简洁的自动设置示波器的功能，为普通用户提供了方便；?可获取并保存高压冲击试验（以及其他类似试验）中的各种瞬态波形，并可在波形显示窗口中随意压缩、展开、移动波形；?可测量雷电全波、雷电截波、陡波、操作波、变压器类操作波、防雷器件残压波、冲击电流方波、冲击电流指数波以及变压器示伤波形等各种波形中的主要参数，如峰值电压/电流、波头时间、波尾时间、截断时间、上升/下降时间、10％(或90％)脉冲宽度、反峰系数等等，并通过IEC1083-2的考核；?波形成图功能可将当前波形显示窗口内显示的波形制成jpg格式的图形文件；?双时基功能；?极性自动切换功能；?波形的注释功能可在波形的数据和图形中插入用户对该波形的注释。?试验记录功能可在用户保存波形的同时自动生成试验记录。?软件的打印功能可直接将波形窗口中显示的波形直接送至打印机打印。

雷电冲击发生器 技术参数1、输出额定电压：参见表12、输出频率：0.1Hz、0.05Hz、0.02Hz、0.01Hz。3、带载能力：参见表1 0.1 Hz 0.5μF0.05 Hz 1.0μF0.02 Hz 2.5μF0.01 Hz 5.0μF4、测量精度：±（3％满量程＋0.5KV）5、电压波形失真度：≤5％6、使用条件：户内、户外；温度：-10℃∽＋40℃；湿度：≤85％RH7、电源：交流50 Hz，220V ±5％，配20KVA变频电源（输入电压127V，输出电压220V）8、电源保险管：参见表1五、仪器结构说明1、控制器面板示意图 图1图1中各部件示意以及功能说明：(1)“地”：接地端子，使用时与大地相连。(2)“控制输出”：输出多芯插座，使用时与升压体的输入多芯插座相连。(3)“对比度”：对比度调节旋扭，用于调节液晶显示器的对比度。(4)“功能键”：其功能由显示器提示栏对应位置提示。(5)“AC220V”：电源输入插座，内藏保险管。(6)“开关”：电源开关。内藏指示灯，开时亮，关时熄。(7)“打印机”：打印测试报告。(8)“液晶显示器”：显示测试数据。
