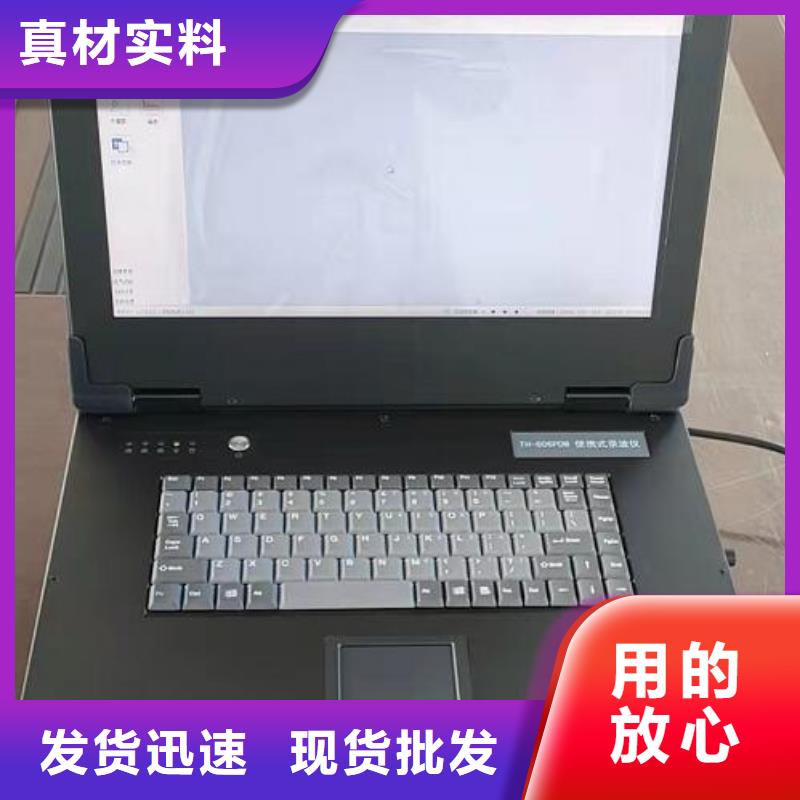

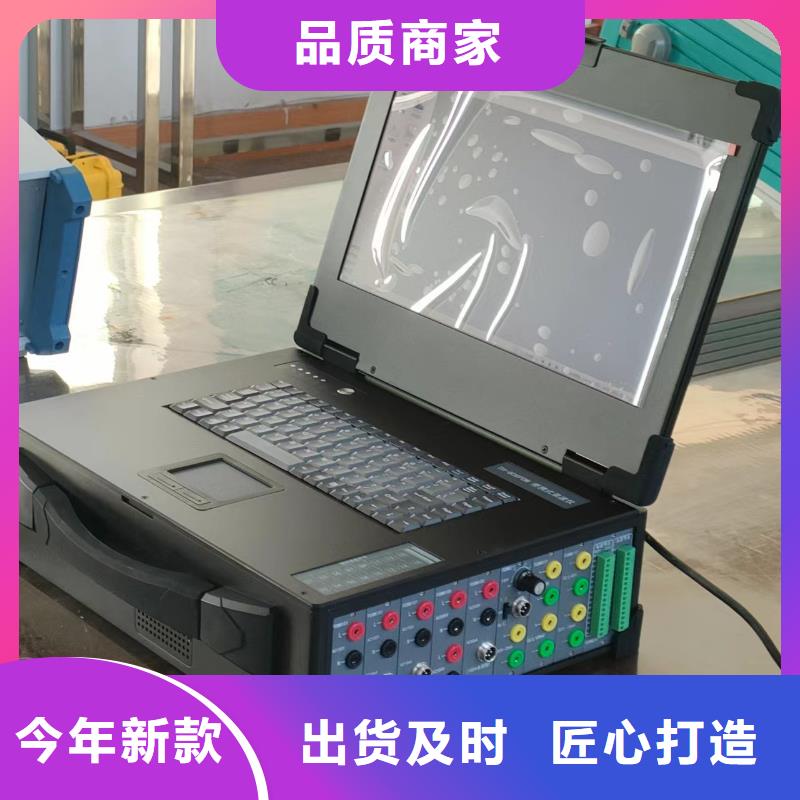

录波仪长时记录：装置实现了长时不间断地记录全部模拟量有效值及波形和开关量状态的长时记录稳态数据，为大范围、长过程、发展性故障的研究和分析提供了可靠的数据来源。稳态、暂态记录时间、采样频率可灵活设定；暂态数据可无缝嵌入稳态数据中，从而实现了稳态、动态、暂态数据的统一分析。TH-608CDM便携式故障录波器可用于电力系统或其他行业的关键设备的在线监测；也可作为便携式仪器，用于各种工业设备的故障的监录、分析；或利用其数据处理计算能力，作为数据源，向其他系统提供实时数据。二、技术指标 2.1 基本指标工作电源 交流电源 额定电压：单相220V，50Hz,允许偏差-15%～+15%直流电源 额定电压：220V，允许偏差-15%～+15%通道数 模拟量 32路开关量 16路派生量 24路同步采样频率 10 ～ 100K/s可选电气隔离耐压 隔离耐压3000VDC故障启动方式 模拟量 突变、过量、欠量开关量 变位（闭合、断开）派生量 突变、过量、欠量定时启动 每天、单次手动启动 本地、远程启动精度 模拟量越限量启动:优于2%；模拟量突变量启动：优于5%开关量：﹤1ms存储方式 自动循环存储，达到记录存储容量后，循环覆盖数据输出方式 USB移动盘，保存到硬盘，数据远传，Excel、COMTRADE打印输出通讯接口 网络：1个10/100Mbps 802.3u接口、2个USB接口硬件配置 显示屏: 10.1”262K色TFT显示屏；分辨率：1280×800机箱尺寸: 453 (宽) ×235(高)×425(深)硬盘240GB，内存4GB重量 14kg含铝合金包装箱)正常工作 大气条件 环境温度 -5 ～ +45℃ 相对湿度 5 ～ 95%大气压力 80 ～ 106kPa

录波仪转子上的测速齿 的齿数与机组的极对数相同，这种情况一般出现在水轮机组上。此时应将面板上的拨动开关拨至1：1处，并在参量配置中设置极对数，详见5.7.1模拟通道。 偏置旋钮应根据转速传感器的类型和信号的形态做具体的调节。使用的“实时波形”观察到的转速通道的波形，不是转速传感器发生的信号，而是经过处理后得到的锯齿波。如果转速信号正常，且配置正确，应生成稳定的锯齿波，并且转速值、发电机功角值正常。转速信号的Vpp高于1.0V，且有稳定的过零点，即可正常测量。五、在线分析软件 5.1简述主要功能：在线分析软件是运行人员正常监测和故障、稳态分析的有力工具，远程机软件运行于Qt平台，通过网络接口连接。其主要功能包括：1）在线监测：显示模拟量有效值、开关量状态、实时波形、矢量图、谐波分析。2）故障录波：实现手动启动、故障设置、实时记录，历史记录的功能。3）电气试验：包含多项电气试验功能，可完成发电机总启动电气试验，例如发电机空载、短路、励磁调节器特性、同期试验、甩负荷试验等。此外还包含转子交流阻抗试验、定子铁心磁化试验、进相试验等试验功能。程序的曲线类、波形类试验功能用途广泛，可满足多种动态过程记录要求。4)长时记录：启动长时记录及长时记录列表的设置和查询功能。5）参数设置：提供参量设置、采样频率、试验地点、功角初始角、通道修正及通道数的录入及保存功能。

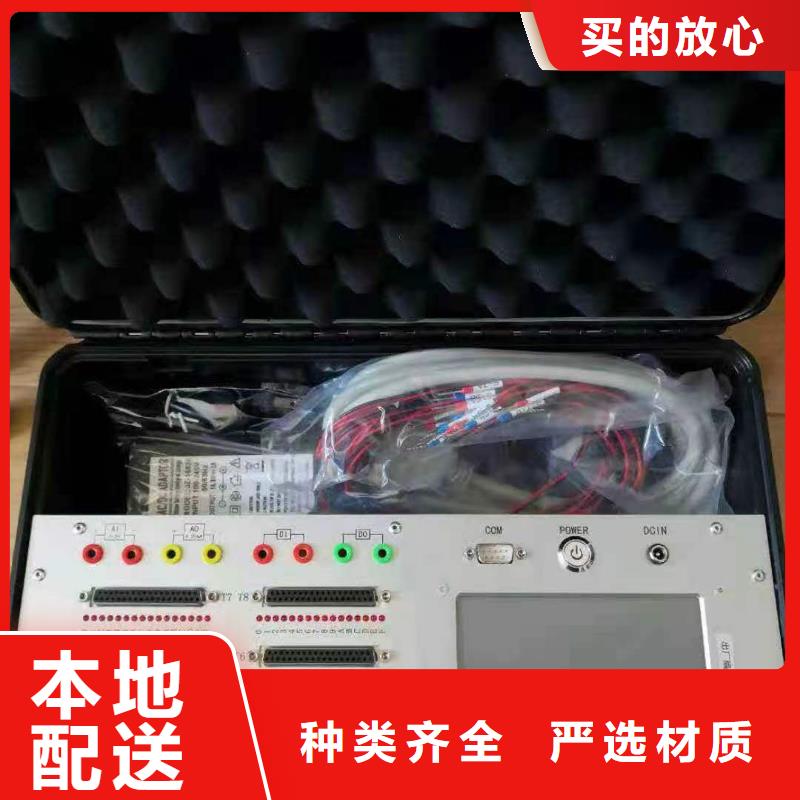

录波仪便携式故障录波仪，是以DSP、嵌入式操作系统为核心，采用三层体系结构，实现了数据采集、处理、传输、存储功能的便携式装置。基于DSP的先进数据处理能力，录波仪实现全数字模拟信号滤波，可以根据用户需要，灵活地采用不同的采样频率， 为100K/S，可用于暂态电气信号的录制分析。采用先进工控内核，结合嵌入式操作系统，、可靠地实现数据高级处理、传输、存储、显示功能。录波仪提供上位机软件包，可安装于基于Windows操作系统的计算机， 如笔记本电脑、工程师站、DCS主机等。上位机通过现场总线或局域网与录波仪连接，实现远程控制、数据共享、电气试验等功能。录波仪主要功能包括：故障录波：按用户预先定义的故障判据，录波仪实时监测被测信号，并在出现故障时，启动波形录制，同时通知上位机，录制的数据保存在 存储器上，掉电不失。此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、排除故障。实时监测：录波仪接入了16路开关量、18路模拟量。录波仪实时计算模拟量有效值，计算量值（频率、有功、无功、零序、负序等），并可实时计算谐波（同时计算3路， 21次）、矢量图（多4组，每组多包括6个模拟量）。所有以上数据，包括开关量状态、模拟量波形都可以实时显示。有效值、开关量可以实时传输给上位机。3天历史曲线：录波仪可以以每秒一点的频率，记录16路开关量和8个模拟量（任选、包括计算量），总计3天，循环记录，用以描述被测信号的长期趋势。录制的数据掉电不失。发电机总启动电气试验：录波仪可以方便实现任意二组参量的X-Y特性试验，可做曲线拟合。也可以替代振子示波器，录制任选的模拟量有效值。功能覆盖发电机空载试验、短路试验等，以及励磁调解器阶跃试验、灭磁试验、零起升压试验等。录波仪进行电气试验，可提高试验效率、测量精度和数据处理能力，实现电气试验的自动化。录波仪可用于电力系统或其他行业的关键设备的在线监测；也可作为便携式仪器，用于各种工业设备的故障的监录、分析；或利用其数据处理计算能力，作为数据源，向其他系统提供实时数据。
